KM08-03
Keterangan
1. product features:
2. Data teknis:
Tekanan air | 0.6MPA-1.6MPA |
Q3/Q1 | 400/500/1000 |
Dn (mm) | DN40-DN500 |
Akurasi pengukuran | 1 2 |
Rentang pengukuran | 0,001 ~ 10m/s |
Suhu sekitar | -40 ~ 60 ℃ |
Baterai | 3.6V lithium atau 12VDC 3.6V lithium |
Konstruksi | Mandiri/split |
Bahan lapisan | HR Rubber F4: PTFE |
Flensa dan bahan tubuh | Baja stainless /karbon |
Antarmuka komunikasi | RS485, GSM, GPRS, NB-IOT, Cat. 1 |
Kelas sensitivitas profil aliran | U0d0 |
Panjang kabel | 5 meter |
Kehilangan pers | <= 10 kPa |
Suhu air | T30-T50 |
Periode pengukuran | 1 detik/waktu ~ 15 detik/waktu yang dapat disesuaikan |
Frekuensi pengukuran | 5 kali/1 detik |
Arah pengukuran | Pengukuran dua arah positif dan negatif |
Fungsi input | Tekanan, suhu |
Mode 0perasi | Bluetooth, Operasi Nirkabel (Operator Tangan Infrared) |
Tahan air | IP68 |
Aplikasi: untuk cairan konduktif | Konduktivitas> 20 |

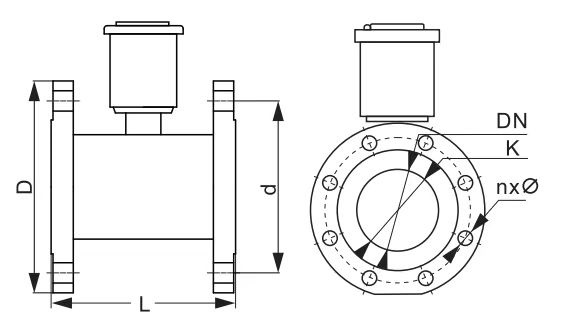

3. Dimensi Instalasi
Dn (mm) | MPa | Pengukuran (mm) | ||||
L | D | K | Sekrup diameter (mm) | Qty untuk sekrup | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4.Main technical data(standard:GB/T778-2018)
R = 500 grade1 | R = 1000 grade2 | ||||
Dn (cm) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
250 | 1000 | 3.2 | 2 | 1.6 | 1 |
300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
