KM01-08

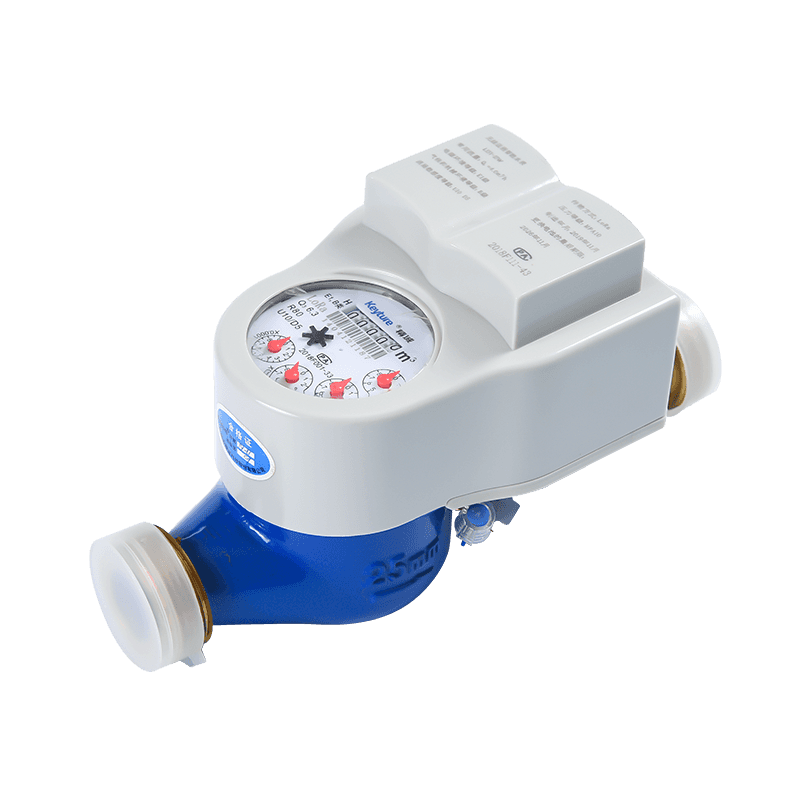

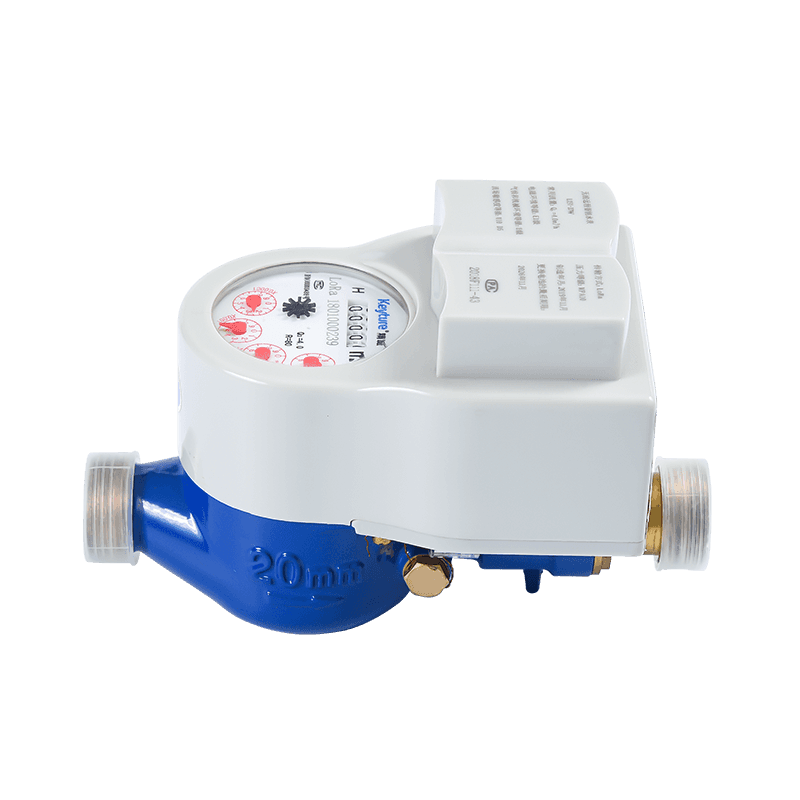

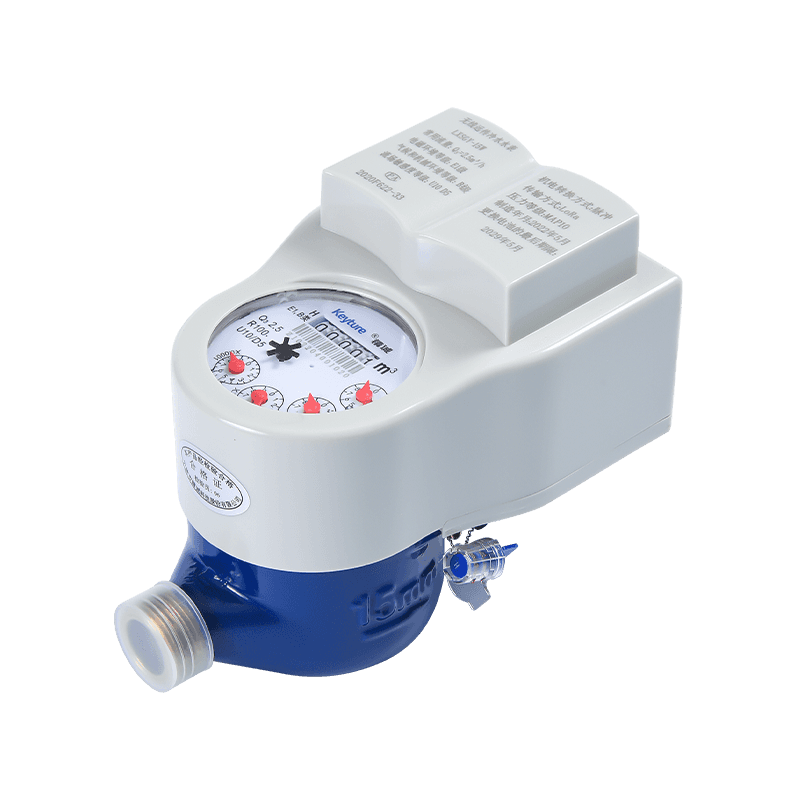

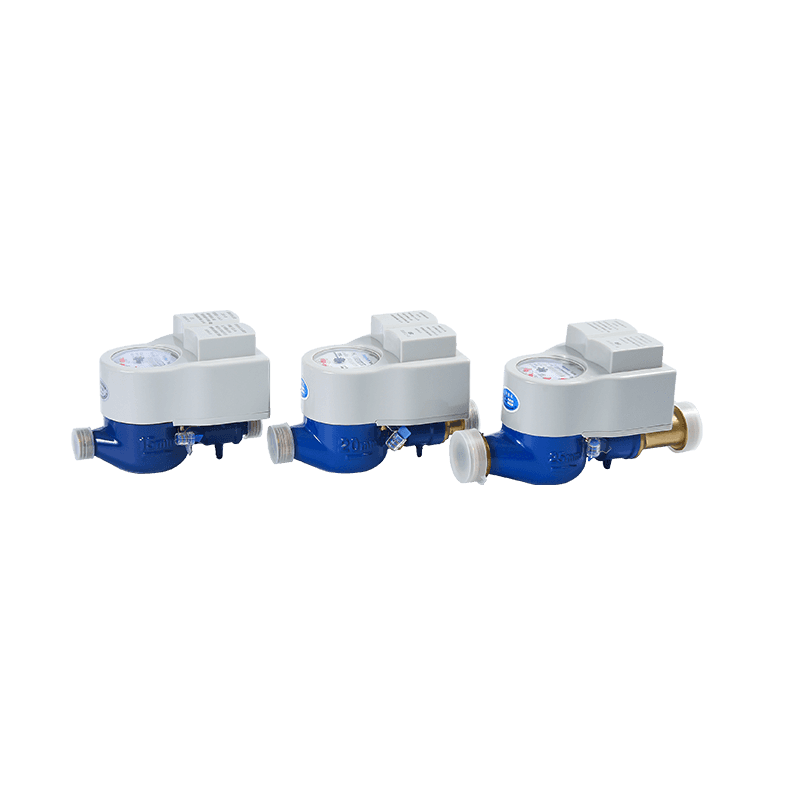

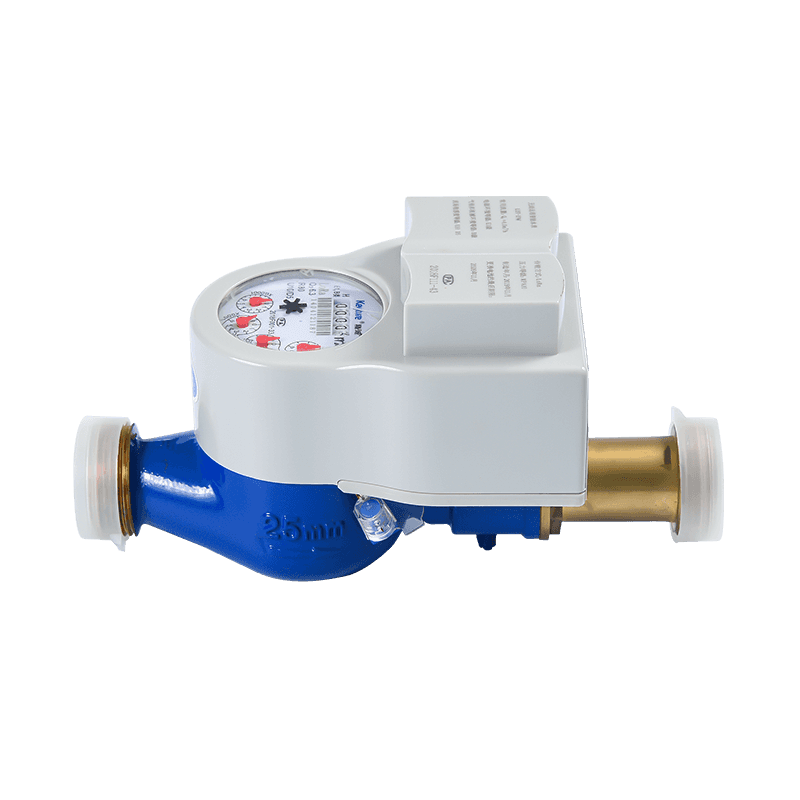

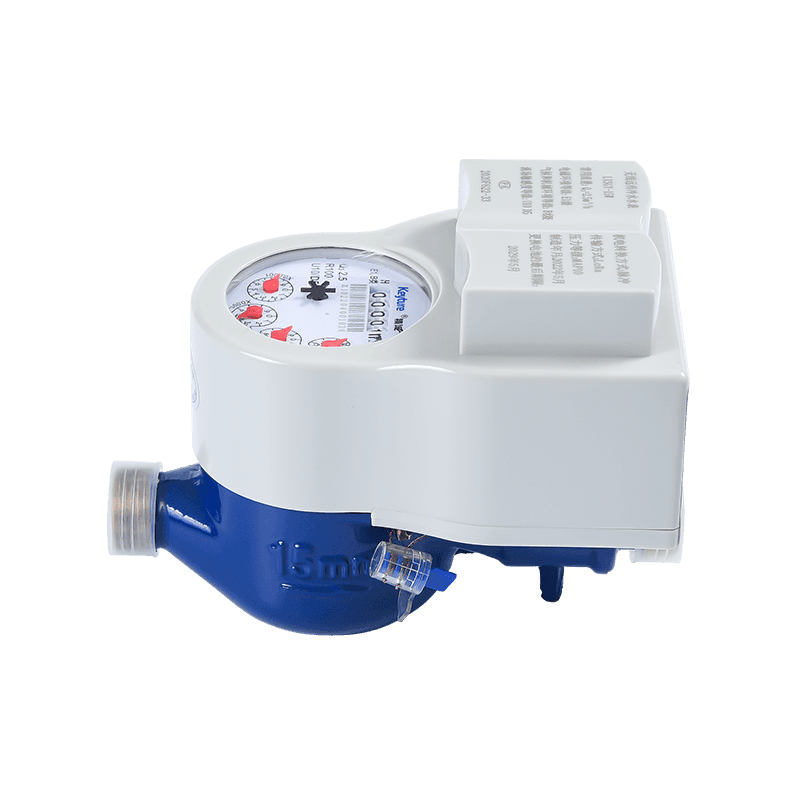

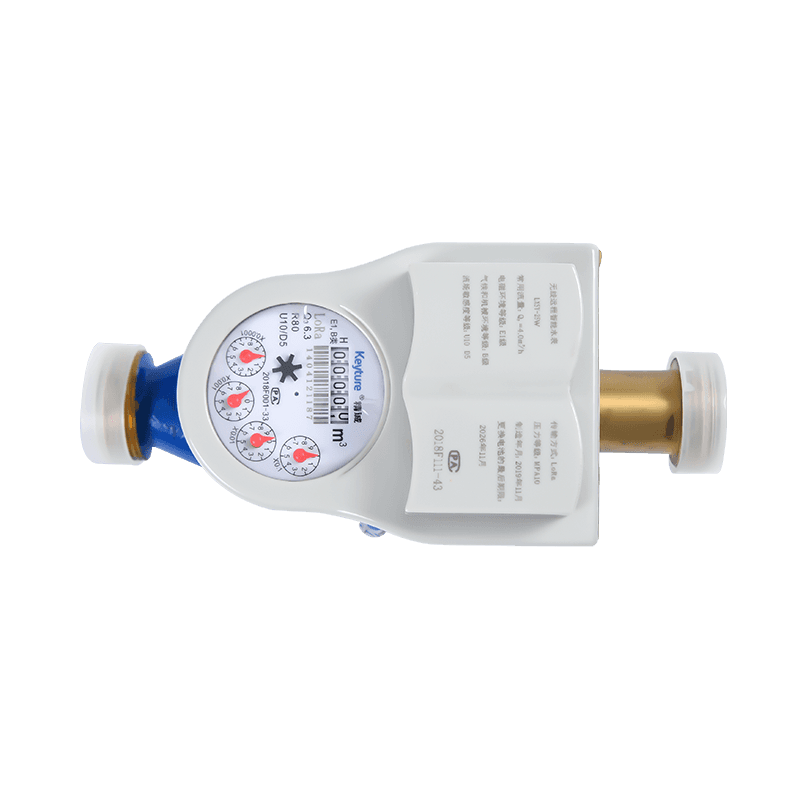

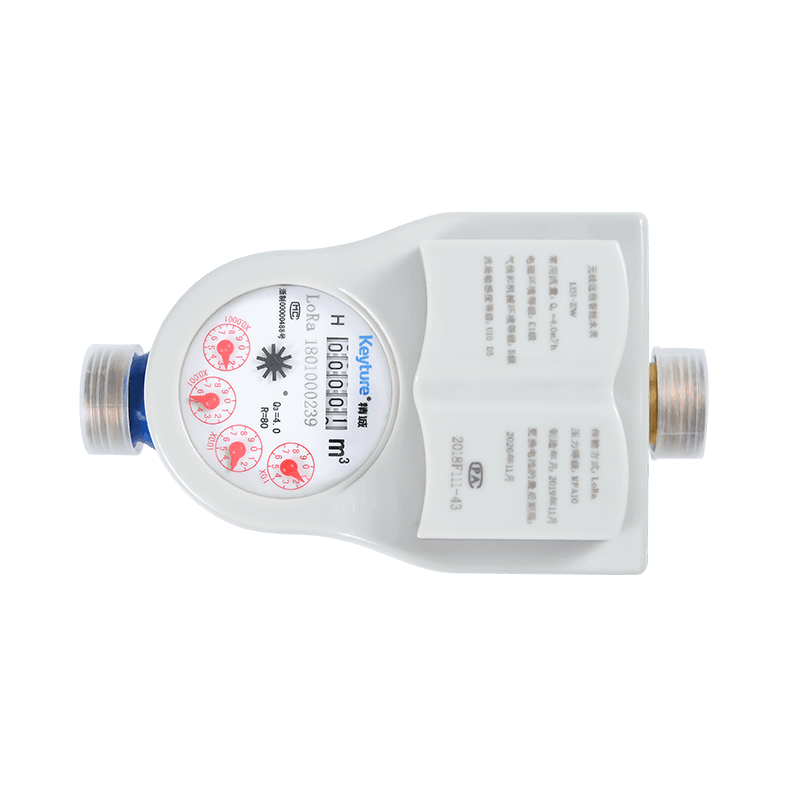

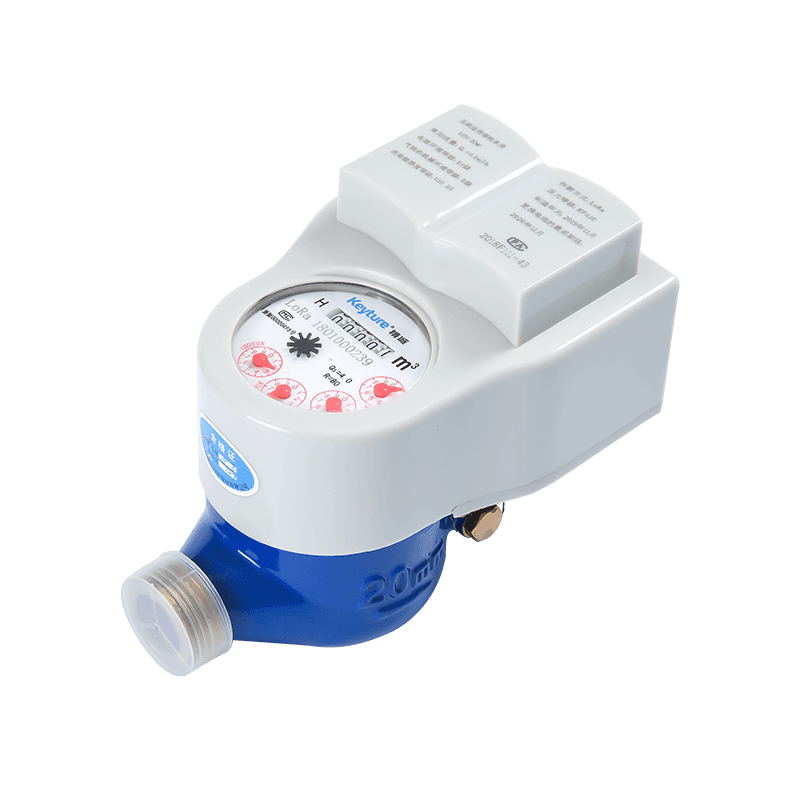

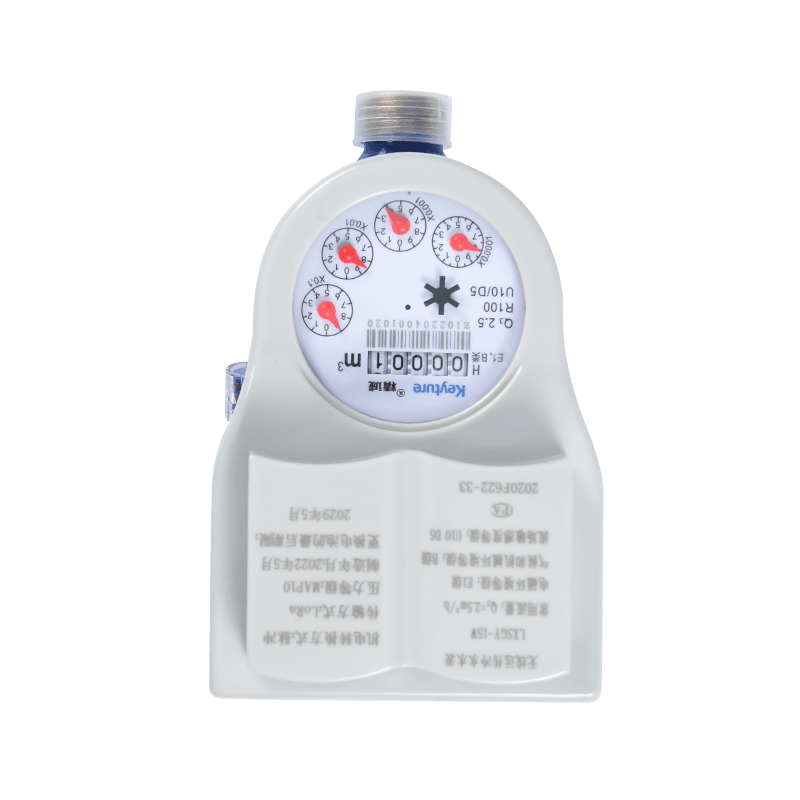

Rangkaian produk ini adalah meter air jarak jauh nirkabel yang memisahkan bagian mekanik dari modul cerdas sepenuhnya dan mengunggah konsumsi air melalui Internet NB \ Lora. Brass Smart Water Meter Remote Reading.
Keterangan
1. Fitur
2. Parameter elektronik
| Datacomms | Arus statis | Laporan | Frekuensi operasi | Daya yang ditransmisikan | Menerima sensitivitas |
| Lora | 20μA | Sakelar Hall | 470-510MHz | ≤20dbm | -136 1DBM |
| Nb-lot | 10μA | Sakelar Hall | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |
3. Kurva kehilangan kepala
4. Kurva kesalahan akurasi
5. Dimensi Instalasi
| Item no | LXSGW-15 | LXSGW-20 | LXSG-25 | |
| L1 | mm | 260 | 295 | 345 |
| L | mm | 165 | 190 | 225 |
| H | mm | 130 | 130 | 130 |
| W | mm | 100 | 100 | 100 |
| Utas koneksi | D (mm) | G3/4 " | G1 " | G1-1/4 |
| tanpa serikat pekerja kg | 1.1kg | 1.3kg | 1.5kg | |
6. Parameter Teknis Utama
| Nomor Model | LXSGW-15 | LXSGW-20 | LXSGW-25 | ||||||||||||
| Diameter nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Rasio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Laju aliran kelebihan beban (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Laju aliran permanen (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Laju aliran transisi (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Laju aliran minimum (Q1) [m³/jam] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Kelas Akurasi | 2 | ||||||||||||||
| Kesalahan maksimum yang diizinkan untuk zona laju aliran yang lebih rendah (MPEι) | ± 5% | ||||||||||||||
| Kesalahan maksimum yang diizinkan untuk zona laju aliran atas (MPEμ) | ± 2% untuk air yang memiliki suhu ≤30 ℃ ± 3% untuk air yang memiliki suhu > 30 ℃ | ||||||||||||||
| Kelas suhu | T30, T50 | ||||||||||||||
| Kelas tekanan air | Peta 16 | ||||||||||||||
| Kelas penurunan tekanan | △ p63 | ||||||||||||||
| Mengindikasikan rentang [m³] | 99 999 | ||||||||||||||
| Resolusi | 0.00005 | ||||||||||||||
| Menunjukkan perangkat [m³] | |||||||||||||||
| Kelas sensitivitas profil aliran | U10 D5 | ||||||||||||||
| Batasan orientasi | Horizontal | ||||||||||||||
Setiap sertifikat telah menyaksikan spesialisasi kami.
