KM01-01
Rangkaian produk ini adalah meter air jarak jauh nirkabel yang memisahkan bagian mekanik dari modul cerdas sepenuhnya dan mengunggah konsumsi air melalui Internet NB \ Lora. Modul komunikasi secara langsung dipasang pada meter air dasar. Persyaratan instalasi sederhana dan prosesnya cepat. Meter air mengadopsi penunjuk baca independen, yang tidak mengganggu modul elektronik dan tidak memiliki pengaruh
Keterangan
1. Fitur
● Roda baling-baling multi-jet.
● register tipe basah, sensitivitas tinggi, dial yang disegel gliserin memastikan pembacaan jangka panjang yang jelas.
● Jenis terpisah, struktur penyegelan terpisah, mudah diganti dan dipelihara, tahan lembab, IP68.
● Desain ruang baterai yang dapat diganti.
● Mengadopsi teknologi transmisi sinyal NB \ Lora Internet yang stabil.
● Kumpulkan konsumsi air menurut 1L, 10L, 100L.
● Bahan: Besi, plastik, kuningan, stainless.
● Disediakan dengan segel timbal dan penutup tahan debu.
● Iklim dan EMC Kelas B \ O, E1.
2. Parameter elektronik
Datacomms | Arus statis | Laporan | Frekuensi operasi | Daya yang ditransmisikan | Menerima sensitivitas |
Lora | 25μA | Non-magnetik | 470-510MHz | ≤20dbm | -136 1DBM |
Nb-lot | 15μA | Non-magnetik | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |

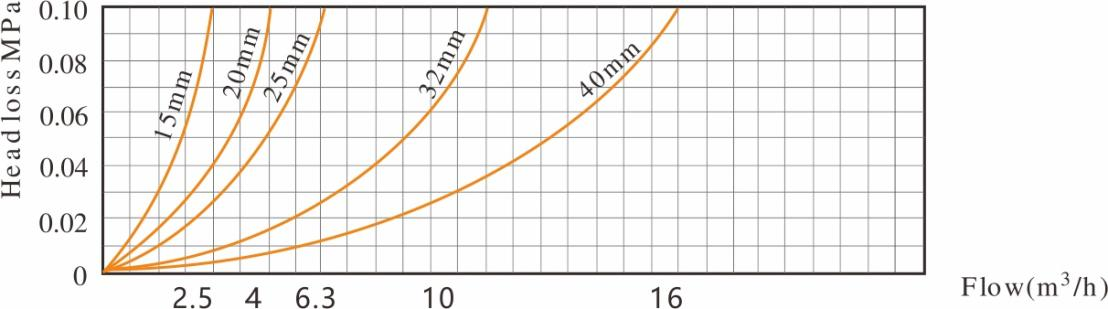

3. Kurva kehilangan kepala

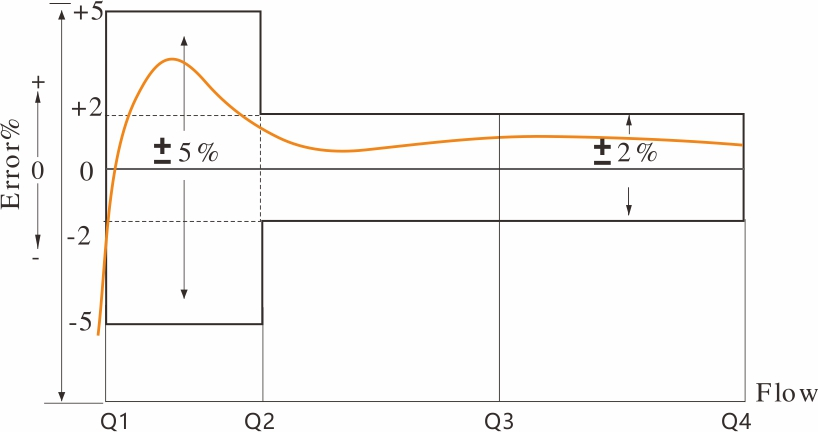

4. Kurva kesalahan akurasi

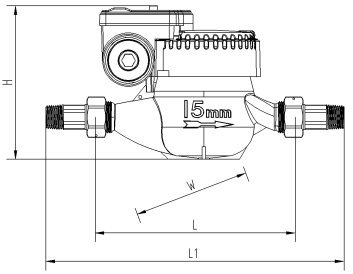

5. Dimensi Instalasi
Item no | LXSW-15 | LXSW-20 | LXSW-25 | |
L1 | mm | 260 | 295/300 | 346 |
L | mm | 165 | 190/195 | 225 |
H | mm | 130/140 | 130/140 | 140 |
W | mm | 100 | 100 | 100 |
Utas koneksi | D (mm) | G3/4 " | G1 " | G1 1/4 " |
D (mm) | R1/2 | R3/4 | R1 | |
Berat | dengan Unionskg |
|
|
|
tanpa serikat pekerja (kg) | 1.3 | 1.5 | 2.0 |
6. Parameter Teknis Utama
Nomor Model | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
Diameter nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | |||||
Rasio Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
Laju aliran kelebihan beban (Q4) [m³/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
Laju aliran permanen (Q3) [m³/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
Laju aliran transisi (q2) [m³/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
Laju aliran minimum (Q1) [m³/jam] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
Kelas Akurasi | 2 | |||||||||
Kesalahan maksimum yang diizinkan untuk zona laju aliran yang lebih rendah (MPEι) | ± 5% | |||||||||
Kesalahan maksimum yang diizinkan untuk zona laju aliran atas (MPEμ) | ± 2% untuk air yang memiliki suhu ≤30 ℃ | |||||||||
Kelas suhu | T30, T50 | |||||||||
Kelas tekanan air | Peta 16 | |||||||||
Kelas penurunan tekanan | △ p63 | |||||||||
Mengindikasikan rentang [m³] | 99 999 | |||||||||
Resolusi perangkat indikasi [m³] | 0.00005 | |||||||||
Kelas sensitivitas profil aliran | U10 D5 | |||||||||
Batasan orientasi | Horizontal |
