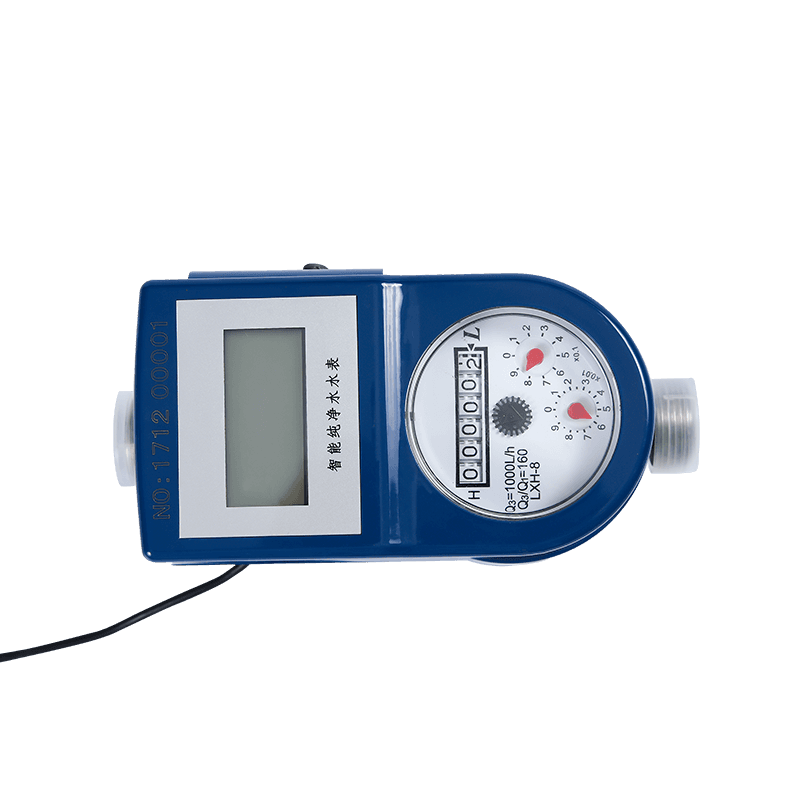

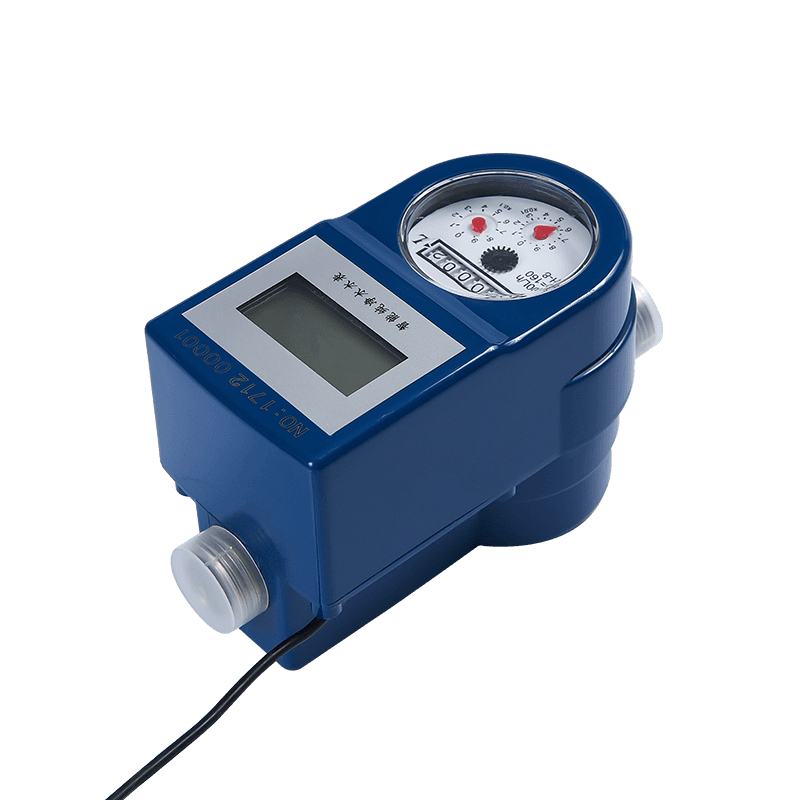

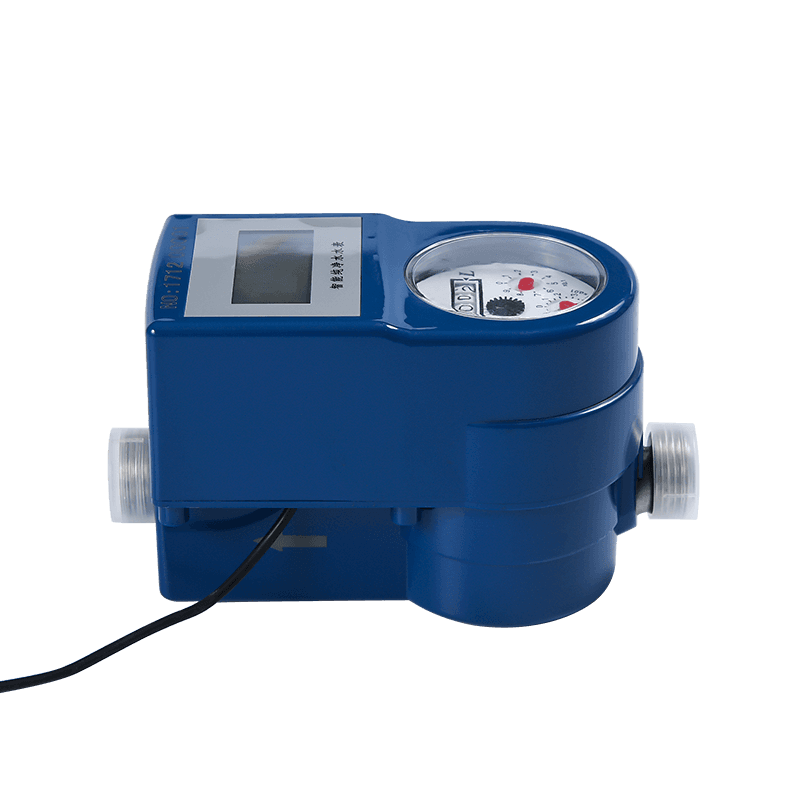

KM04-07
Digunakan untuk unit rumah tangga atau perumahan untuk mengukur, menghafal, dan menampilkan konsumsi minum air dingin yang mengalir melalui pipa. Dengan menggunakan modul pembacaan langsung fotolektrik untuk mewujudkan pengambilan sampel elektronik dan mengunggah data ke perangkat penghitungan meter dasar, data pengukuran meter air dapat dibaca secara akurat secara real time, dan data pengukuran dapat dikirim ke berbagai sistem pembacaan meter cerdas melalui transmisi kabel.
Keterangan
1. Fitur
2. Teknik elektronik
| Tegangan kerja | Suhu kerja | Bekerja saat ini | keluaran |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9mA | RS-485, m-bus |
3. Kurva kehilangan kepala
4. Kurva kesalahan akurasi

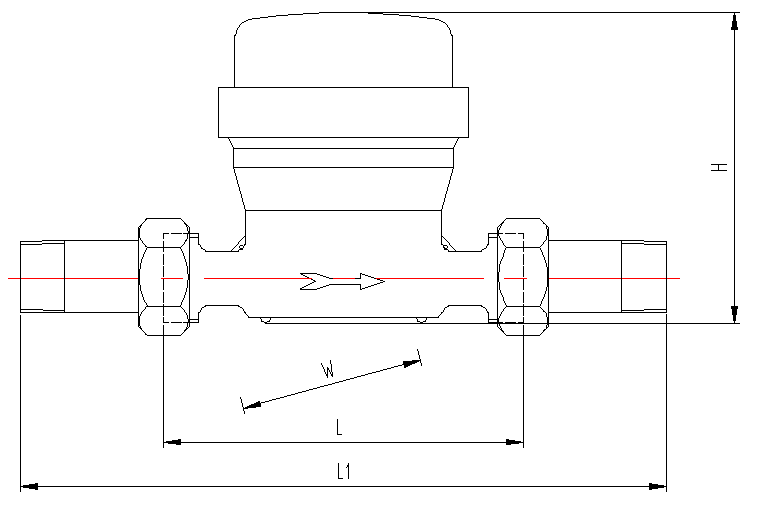

5. Dimensi instalasi
| Item no | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Utas koneksi | D (mm) | G3/4 " |
| D (mm) | R1/2 | |
| Berat | dengan serikat pekerja | 0.8kg |
| kg | ||
| tanpa serikat pekerja | ||
| kg | ||
6. Parameter Teknis Utama
| Nomor Model | LXHS-8 | ||
| Diameter nominal (DN) [mm] | 8 | ||
| Rasio Q3/Q1 | R160 | R200 | |
| Laju aliran kelebihan beban (Q4) [m³/h] | 1.25 | 1.25 | |
| Laju aliran permanen (Q3) [m³/h] | 1 | 1 | |
| Laju aliran transisi (q2) [m³/h] | 0.01 | 0.008 | |
| Laju aliran minimum (Q1) [m³/jam] | 0.00625 | 0.005 | |
| Kelas Akurasi | 2 | ||
| Kesalahan maksimum yang diizinkan untuk | ± 5% | ||
| Zona laju aliran yang lebih rendah (MPEι) | |||
| Kesalahan maksimum yang diizinkan untuk | ± 2% untuk air yang memiliki suhu ≤30 ℃ | ||
| Zona laju aliran atas (MPEμ) | ± 3% untuk air yang memiliki suhu > 30 ℃ | ||
| Kelas suhu | T30, T50 | ||
| Kelas tekanan air | Peta 16 | ||
| Kelas penurunan tekanan | △ p63 | ||
| Mengindikasikan rentang [m³] | 99 999 | ||
| Resolusi | 0.00005 | ||
| Menunjukkan perangkat [m³] | |||
| Kelas sensitivitas profil aliran | U10, D5 | ||
| Batasan orientasi | Horizontal | ||
